产品描述

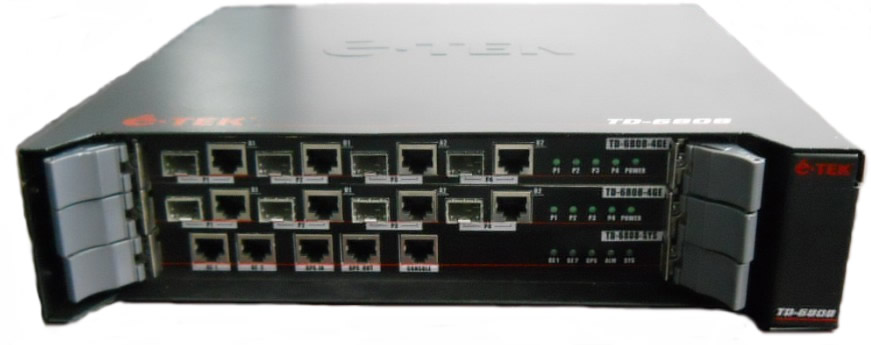

- 伊泰克 TD-6808 TAP设备
1.1 产品概述
欢迎使用伊泰克产品，ETEK TD-6808 支持两个业务插槽，每个插槽可配置1片4端口的千兆接口卡，最多支持8个千兆以太网端口。每个端口可灵活的，独立配置为采集输入口或采集输出口。按照电信级要求设计，支持单板的热插拔，由于全部采用大容量FPGA实现， 在复杂的流分类应用下也能确保4Gbps的线速处理能力
TD-6808在电口模式下，支持SPAN模式（即镜像模式）和inline模式，在inline模式下，支持掉电情况下的继电器直通保护(Bypass)，保障不中断被监测链路的业务。
TD-6808支持流量采集、汇聚、过滤、分发、复制、打时间戳、报文重组等，支持多种以太网封装格式。通过强大的流分类功能和HASH分流功能，支持灵活的负载均衡式的分发应用，以及把数据复制多份输出的应用。
TD-6808 支持本地管理和远程管理，支持图形化的管理界面，支持在线软件升级。
1.2 产品特点
² RJ-45接口支持100 /
² SFP接口支持单模和多模光模块，支持单根光纤的数据接收模式，支持SPAN模式
² 每个端口可独立的配置为采集输入或采集输出
² 支持Ethernet-II、SNAP / LLC、VLAN等多种封装格式
² 支持基于PORT、SMAC、DMAC、VLAN_ID、ETH_TYPE、SRC_IP、DST_IP、PROTOCOL、 L4-SRC-PORT、 L4-DST-PORT、CUSTOM_FIELD0、CUSTOM_FIELD1的流量分类、过滤、分发、报文复制
² 支持两个自定义字段(CUSTOM_FIELD)，长度为2字节，位置可在报文的前128字节内任意指定
² 支持基于关联流量的分流
² 支持基于HASH的分流，可选择SIP + DIP或者DIP + SIP的HASH方式
² 支持16个多播组,每个组的成员端口数可任意配置;
² 支持16个负载分担组, 每个组的成员端口数可任意配置;
² 支持本地定时、SNTP定时和外接GPS定时
² 支持时间戳标记功能和PORT标记功能，时间戳精度为1us
² 支持TD-6808之间的级联，级联的设备间时间戳同步
² 支持Link-Safe功能，支持冗余链路的采集应用
² 支持输出报文的重组功能，以提高服务器的处理性能
² 支持输出超大报文格式(Jumbo)，最大报文长度可达8K字节，以提升服务器处理性能
² 支持所有端口的流量统计，包括收发的报文数量、字节数量和丢弃的报文数量
² 支持所有端口的状态与告警显示、告警日志功能，便于调试和故障诊断
² 支持本地串口，telnet管理，支持SNMP，支持图形化的管理
² 支持在线软件升级
1.3 产品规格
业务接口：4个或8个千兆以太网接口，可独立配置为采集输入或采集
输出接口：接口支持光口(SFP)和电口(RJ-45)两种
LED指示：
Link / ACT指示灯 (每个业务网口/管理网口各一个)
GPS指示灯：
系统告警指示灯
系统状态指示灯
管理：管理网口：2 x 100 /1000M （RJ-45，可兼做级联用）
管理串口：1 x RS232(RJ-45)
环境和机械参数
电源：100 - 240V AC， 50 / 60 Hz
典型功耗：40W
工作温度：0 - 45℃
工作湿度：10 – 90% (非凝结)
结构尺寸： 320mm×295mm×76mm
带皮带把手，可便携式应用；也可19英寸机架式安装
