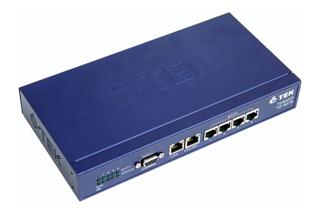

1、ETEK DXC64设备介绍

　　ETEK DXC64是一台提供多达64个E1接口的64kb/s交叉连接设备。它能提供任意两个64kb/s时隙之间可编程的无阻塞交叉连接，利用软件对它可以进行本端或远程网络管理。

　　1. 作为DDN节点机、ATM节点机等设备的E1接口扩展：ATM、DDN节点机的E1接口都非常昂贵，为了使它们的E1接口得到充分利用，利用ETEK DXC64可扩展其E1接口。

　　2. 作为多业务接入节点：在用E1作为接入线路时，E1链路中通常有些时隙运载语言信息，有些时隙运载数据信息或控制信息，这些信息经过接入后通常是被传输到不同的处理中心，通过ETEK DXC64可将这些信息分类传输。

　　2、 技术参数

　　E1接口特性

　　1. 符合G.703、G.704、G.732N的各项规程。

　　2. CRC4复帧结构自适应。

　　3. CCS和CAS信道兼容。对CAS信道，E1接口对TS16透明传输。

　　4. 75Ω和120Ω阻抗可选。当选用75Ω阻抗时，E1接口为小型CC4 BNC座，直接从设备的后背板上引出。当选用120Ω阻抗时，本公司提供1U高19英寸标准75Ω至120Ω转换箱。

　　5. 线路码型为HDB3码。

　　6. 高灵敏度的E1输入信号放大功能。该设备在7号信令监测系统运用中，它的E1信号输入放大器能够将经过2×1KΩ高阻衰耗的E1信号进行放大，正确采集。

　　系统时钟

　　ETEK DXC64的系统时钟有内时钟、线路时钟和外时钟三种，时钟方式可供选择。当选择内时钟时，内时钟精度为±32PPM。选择线路时钟时，ETEK DXC64可设置同步于第一块E1接口板中的8个E1中的任一个E1时钟。当ETEK DXC64需要更高精度的时钟时，它可由外部输入TTL电平或HDB3编码的外部时钟。

　　其它

　　1.使用环境：温度0～50℃，湿度≤85%。

　　2.可提供-48VDC、-24VDC、AC220V三种供电方式，直流供电或交流供电的保护地需接地状态良好。

　　3.整机尺寸：460(宽)×178(高)×280(深)mm。

　　三、软件功能及网络管理

　　ETEK DXC64软件分为单机软件和网络管理软件两种。它们均为全中文图文界面，操作简单、易学。操作系统为win95、win98等视窗操作系统。单机软件能对ETEK DXC64进行本地或远端管理。网络管理软件除含有单机软件的所有功能外，还能对ETEK DXC64设备进行组网管理。

　　ETEK DXC64软件功能

　　ETEK DXC64的单机软件可实现下列主要功能：

　　① 系统时钟的设置和更改。

　　② 各E1接口的本地环路、远端环路的设置和删除。

　　③ 各E1接口的告警显示，并显示告警类型。

　　④ 记录所有告警信息和相关操作并存档。

　　⑤ 任意两个时隙之间的交叉连接的建立和删除。

　　⑥ 交叉连接文件的记录存档与上载。

　　⑦ 安全管理功能。

　　(二)、ETEK DXC64的网络管理

　　1.本地网管

　　当PC机与ETEK DXC64在同一机房时(它们之间距离小于30米)，将PC机的串口通过电缆直接连接至ETEK DXC64的后背板上的com1串口。com1串口可带电拔插。该串口为标准9孔DCE RS232串口，它的接口信号定义为： P2：TD (发)

　　P3：RD (收)

　　P5：GND (地)

　　这样PC机运行单机网管软件(ETEK DXC64)就能对ETEK DXC64实现管理。

　　2.单点式远程管理

　　当ETEK DXC64配有远程管理RCC板时，就可以对ETEK DXC64进行远程管理。图一是一个对ETEK DXC64进行远程管理的示例：

　　远程网管RCC板将ETEK DXC64的管理信息放置在其主E1(ME1)的第31时隙上，通过该E1将ETEK DXC64的管理信息传送至远端，在远端通过一种设备(如DDN节点机)将该TS31提取出来，再送至DDN节点机的一个V.24串口，将该串口连接至PC机，运行单点网管软件ETEK DXC64，就可实现对ETEK DXC64的远程管理。

　　3.远程组网管理

　　在利用多台ETEK DXC64设备组成一个网络时，为了对该网络实现管理，每台ETEK DXC64都必须配备远程网管RCC板，担任网管任务的PC机必须运行ETEK DXC64网络管理软件。担任网管任务的PC机轮流访问每台ETEK DXC64，记录各设备的运行状态。需要时，它专门访问某台ETEK DXC64，对其进行操作、管理。
